TELEKOMUNIKAČNÉ SIETE (modul)

ArCADia-TELEKOMUNIKAČNÉ SIETE je priemyselne špecifický modul systému ArCADia BIM postavený na technológii BIM (Building Information Modeling). Program umožňuje vytváranie profesionálne priemyslovej dokumentácie pre návrhy vonkajších telekomunikačných sietí (optické a medené médiá). Program je určený pre konštruktérov vonkajších telekomunikačných sietí a pre konštrukčné spoločností, ktoré vyrábajú sieťové koncepty, priemyselné výkresy, vykonávajú inventarizáciu existujúcich sietí a pre všetky odvetvia spojené s telekomunikačným priemyslom

Modul ArCADia-TELEKOMUNIKAČNÉ SIETE môže rýchlo vytvárať výkresy vonkajších telekomunikačných sietí v územných plánoch rozvoja alebo vytvárať vlastné výkres ukazujúci existujúcej alebo projektovú sieť z hľadiska jej pasívnych komponentov.

Vzhľadom na špecifický charakter návrhu vonkajších telekomunikačných sietí (nutnosť výstavby alebo rozšírenia primárnych a sekundárnych telekomunikačných káblových systémov, káblových potrubí, existujúcich alebo plánovaných nadzemných vedení, rekonštrukcie existujúcich káblov) sa program zaoberá konštrukciou optických vlákien a medených káblov v spojení s vyššie uvedenými sieťovými prvkami. Program je určený pre konštruktérov vonkajších telekomunikačných sietí. Môže však byť používaný tiež konštrukčnými a stavebnými firmami, ktoré poskytujú koncepcie telekomunikačných sietí, vytvárajú priemyselné výkresy, vytvárajú súpis existujúcich sietí a pre všetky tie, ktoré sú spojené s telekomunikačným priemyslom. Program poskytuje komplexné zoznam základných materiálov používaných pre konštrukciu telekomunikačných sietí vrátane káblov a konektorov pre optické a medené káble v terminálových zariadeniach.

Objektová knižnica môže byť použitá pre návrh telekomunikačnej siete. Objekty je možné editovať a priradiť im parametre. Okrem možnosti efektívne vytvárať výkresy a diagramy program vykonáva výpočty potrebné pre správny návrh siete. Kombinácia odborných funkcií použitých v tejto aplikácii a možnosť vykonávať výpočty a overovanie navrhnutých sietí poskytuje dokonalý nástroj pre vytváranie návrhov telekomunikačných sietí pomocou káblov s optickými a medenými médiami.

Modul ArCADia-TELEKOMUNIKAČNÉ SIETE umožňuje realizáciu návrhu vonkajších telekomunikačných sietí na trase: hlavný distribučný rám (dokončenie káblového štartu: distribučný rám, vonkajšia skriňa, káblová skriňa) - trasa telekomunikačnej linky -, externá skriňa, káblová skrinka, ukončenie kabeláže v budove), rovnako ako konfigurácie siete, vrátane rozdelenia na komponenty.

Trvalá licencia modulu TELEKOMUNIKAČNÉ SIETE

Základné vlastnosti modulu ArCADia TELEKOMUNIKAČNÉ SIETE:

• Návrh primárnych a sekundárnych podzemných káblových sústav, káblové potrubia. Návrh nadzemných vedení.
• Projektovanie káblov s optickými a medenými médiami (vrátane telekomunikačných a koaxiálnych káblov) s využitím navrhovanej alebo definované existujúcej telekomunikačnej infraštruktúry.
• Overenie navrhnutých jednotlivých sekcií kábla, vybrané káblové vedenia a pripojenie zostávajúcich komponentov konštrukcie.

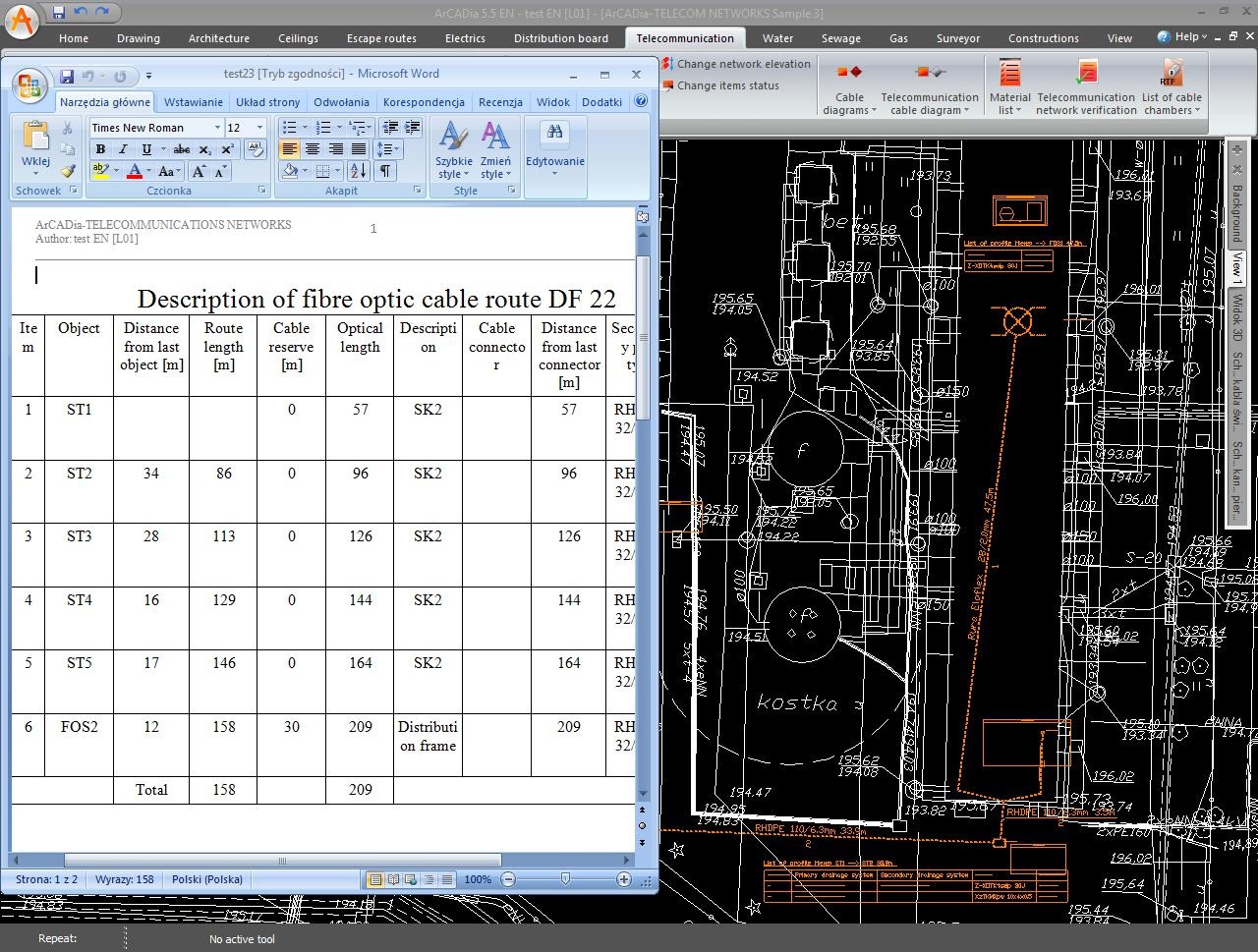

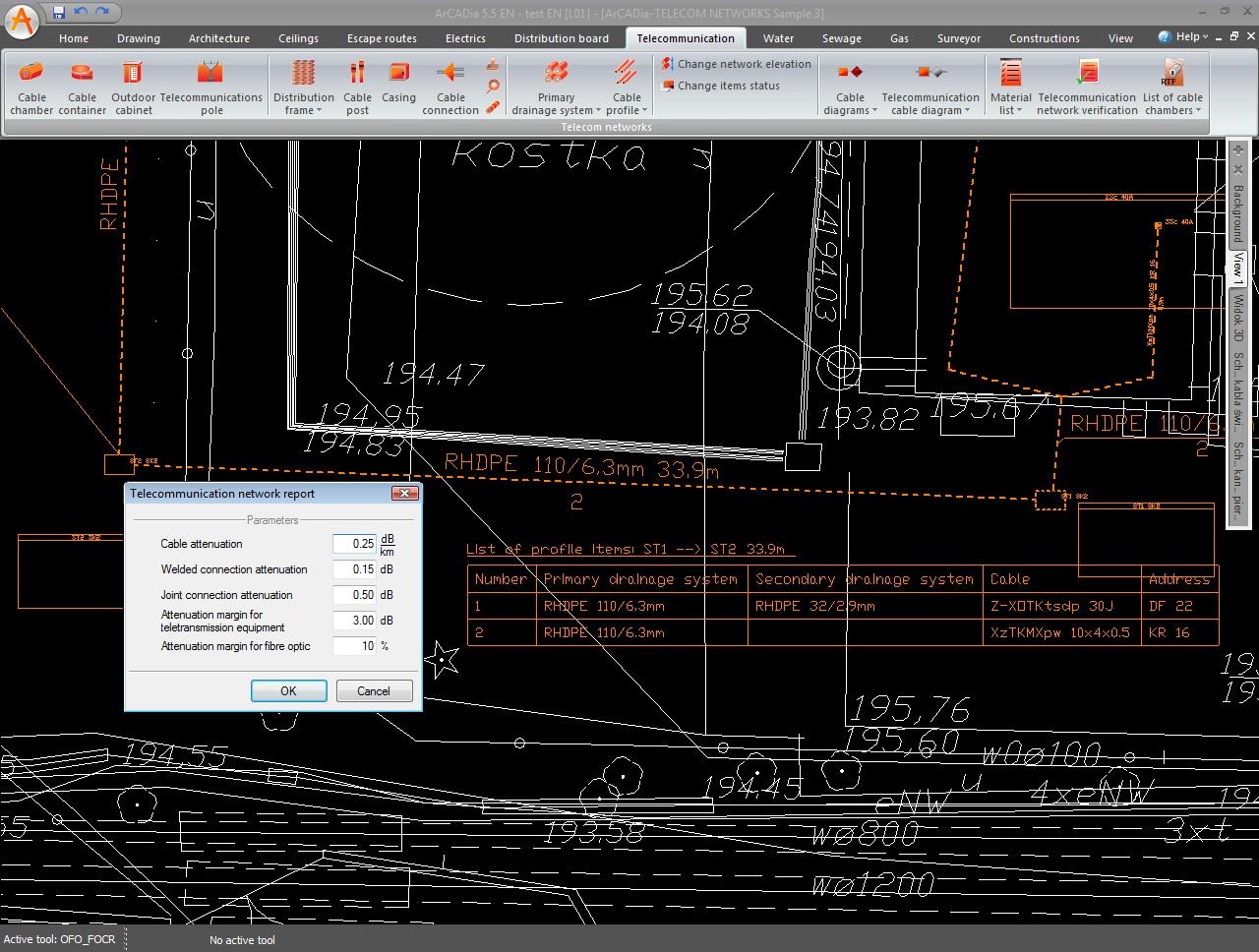

• Generovanie zostáv výpočtov, ako je napríklad analýza útlmu, zoznam káblových úsekov, popis trasy káblov, zoznam hlavných a sekundárnych káblových kanálov.

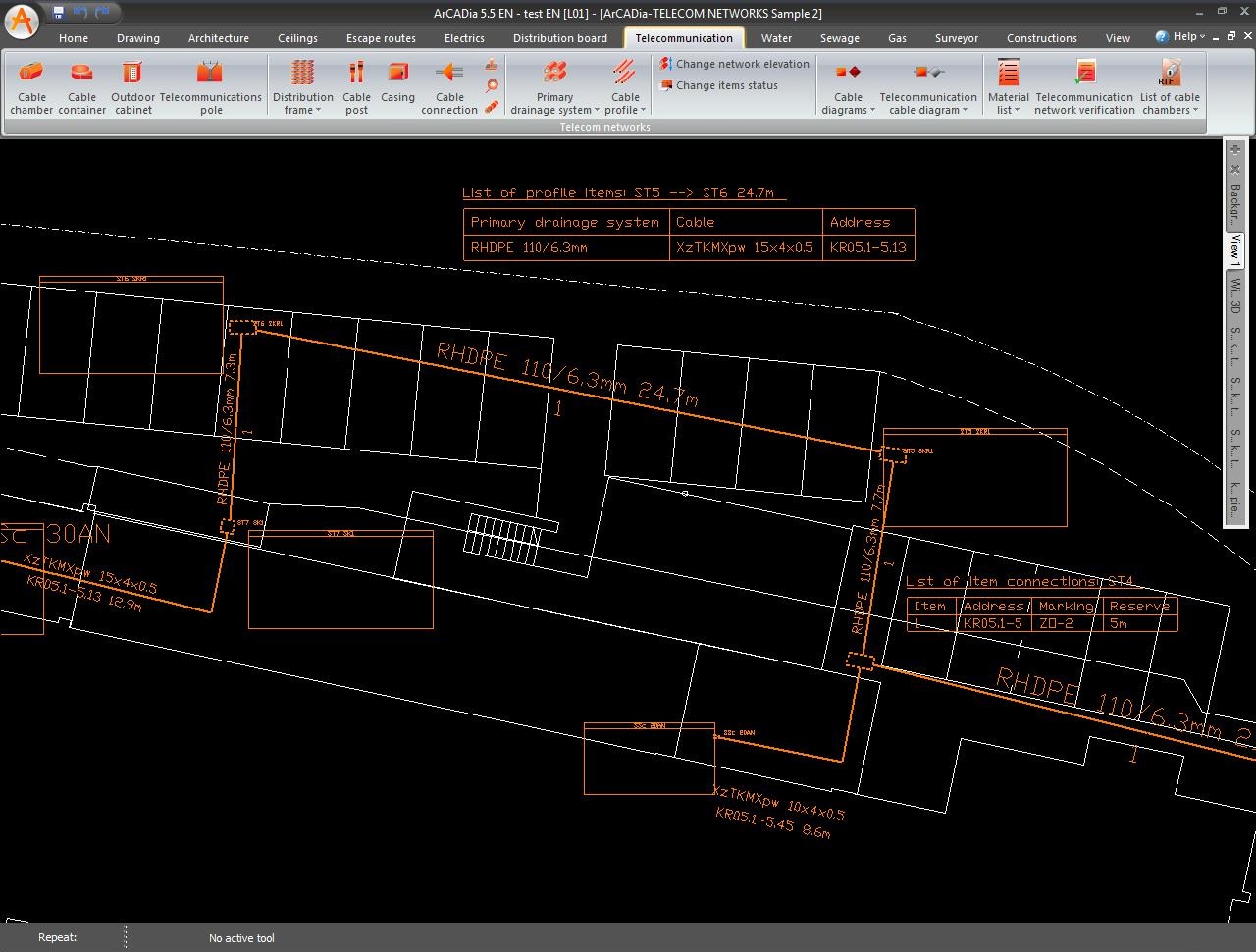

• Vytvorenie schém káblových trás, systémové schéma primárneho káblového potrubia, káblové potrubia, výpis materiálu projektu alebo vybraných materiálov vedenie.
• Výkaz vybraného objektu alebo skupiny objektov.
• Export materiálu do rozpočtových programov.

Program poskytuje úplné možnosti začať a dončit prácu v akomkoľvek umiestnení siete. Okrem toho možno program použiť iba k návrhu primárneho káblového systému, kábla pre odťah káblov alebo úseku káblového potrubia. Kvôli požadovanej objednávke výstavby novej siete alebo rozšírenia existujúcej siete (najskôr by sa malo uskutočniť káblové potrubiE potom môžu byť v nich umiestnené káble alebo môže byť umiestnená nadzemná sieť), jediným obmedzením pri navrhovaní telekomunikačných káblov je najprv definovať vyššie uvedené komponenty siete. Ak sú vonkajšie káblové linky navrhnuté na základe plánov územného rozvoja, môže návrhár rýchlo získať zoznam súradníc prieskumu (vo forme správy RTF) v kritických bodoch siete (bodové otočné body, káblové výsypky, stožiare nadzemné vedenie, káblové kontajnery). Program tiež poskytuje možnosť vykonávať základné výpočty a vytvárať zostavy a overovať navrhnuté sieťové prvky.
