ArCADia-IFC umožňuje užívateľovi importovať súbory IFC (napr. z Revit a ArchiCADu) do systému ArCADia BIM, rovnako ako exportovať architektonický návrh spoločne s inštaláciami a sieťami vo formáte IFC.

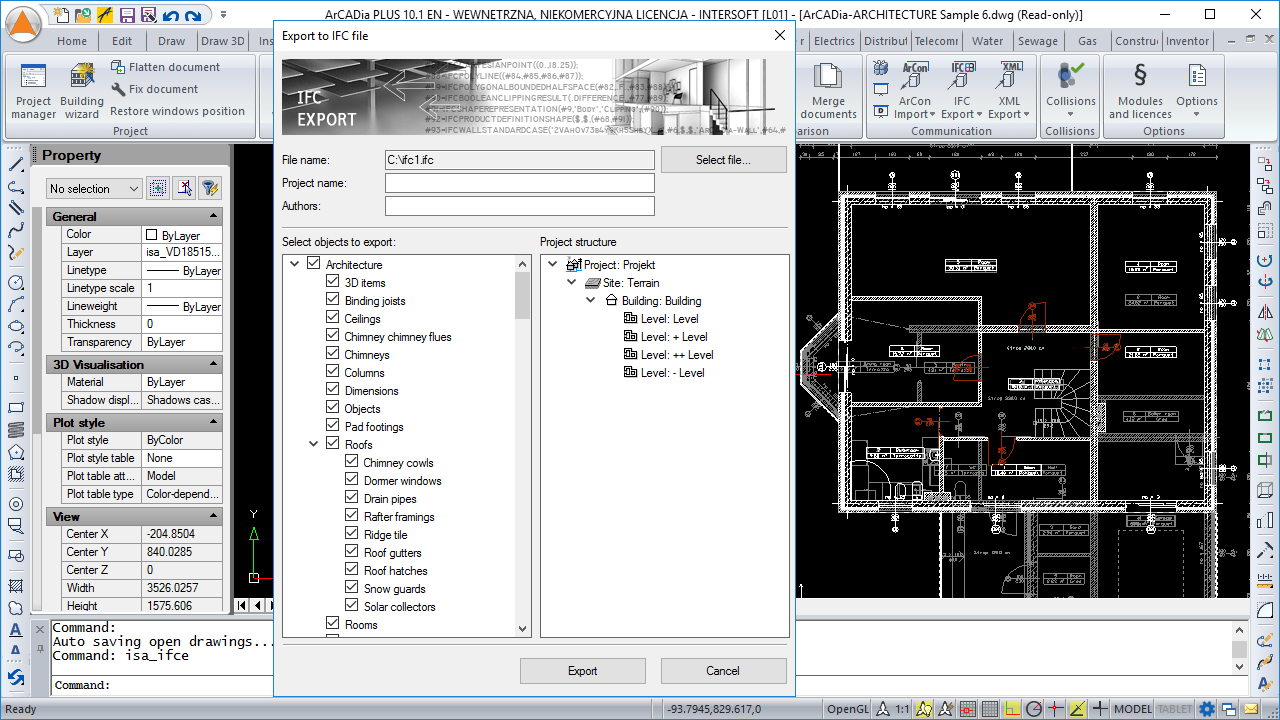

Modul ArCADia-IFC umožňuje importovať telo budovy vo formáte IFC (napr. Z Revit a ArchiCADu) vrátane transformácie objektov (stien, stropov) na prvky systému ArCADia BIM. Pri importe návrhu, inštalácií a vonkajších sietí, sú prvky týchto inštalácií načítané ako 3D objekty s informáciami o ich vlastnostiach. Program exportuje návrhy systému ArCADia BIM vo formáte IFC prostredníctvom exportu tela budovy pomocou inštalácií a vonkajších sietí.
Pokiaľ bol návrh vytvorený a exportovaný správne, objekty importované zo súboru IFC budú prevedené na prvky systému ArCADia BIM alebo na 3D objekty s informáciami o ich vlastnostiach. Ak objekty nespĺňajú predpoklady systému (napr. Všetky stropy zo všetkých podlaží boli vytvorené v jednom podlaží), nemusí byť pri importe načítané.
Trvalá licencia modulu IFC RVT
142,50 € bez DPH(175,28 € s DPH) / ks
Modul pre svoju činnosť vyžaduje jeden z ArCADia BIM základných systémov: ArCADia, ArCADia Plus alebo ArCADia LT
Základné vlastnosti modulu ArCADia IFC RVT:

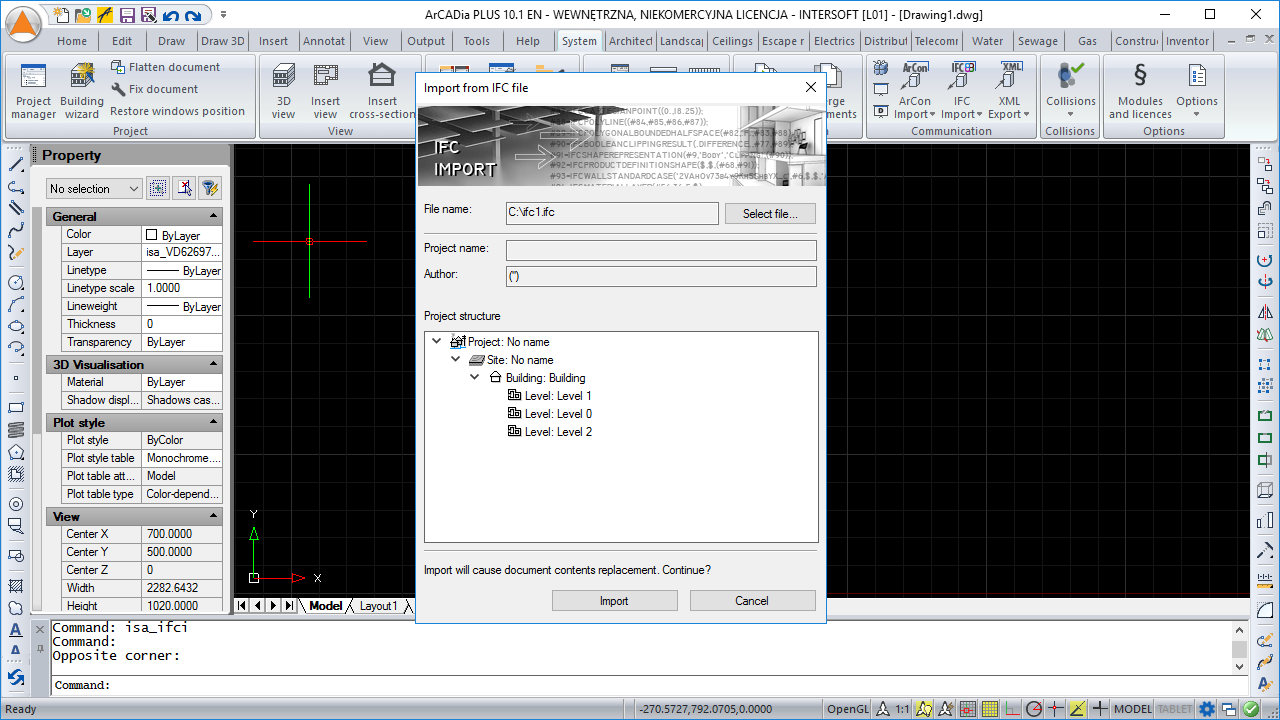

- Import súboru IFC bol zavedený ako nezávislý model projektu. Umožňuje import súboru do ľubovoľného projektu (nového alebo s existujúcou štruktúrou modelu systému ArCADia) a načítať niekoľko modelov IFC do jedného projektu. Importovaný model možno načítať použitím zjednodušeného pohľadu priemetu (iba so zobrazenou obálkou objektu) alebo s viditeľnými všetkými hranami.
- Import súborov RVT a RFA z aplikácie Revit.
- Riadenie IFC modelov: pridanie a odstránenie importovaných súborov.
- Možnosť úpravy umiestnenia modelu v projektovom priestore, možnosť posunutia v rámci systému X, Y a nadmorskej výšky v m nad hladinou mora.

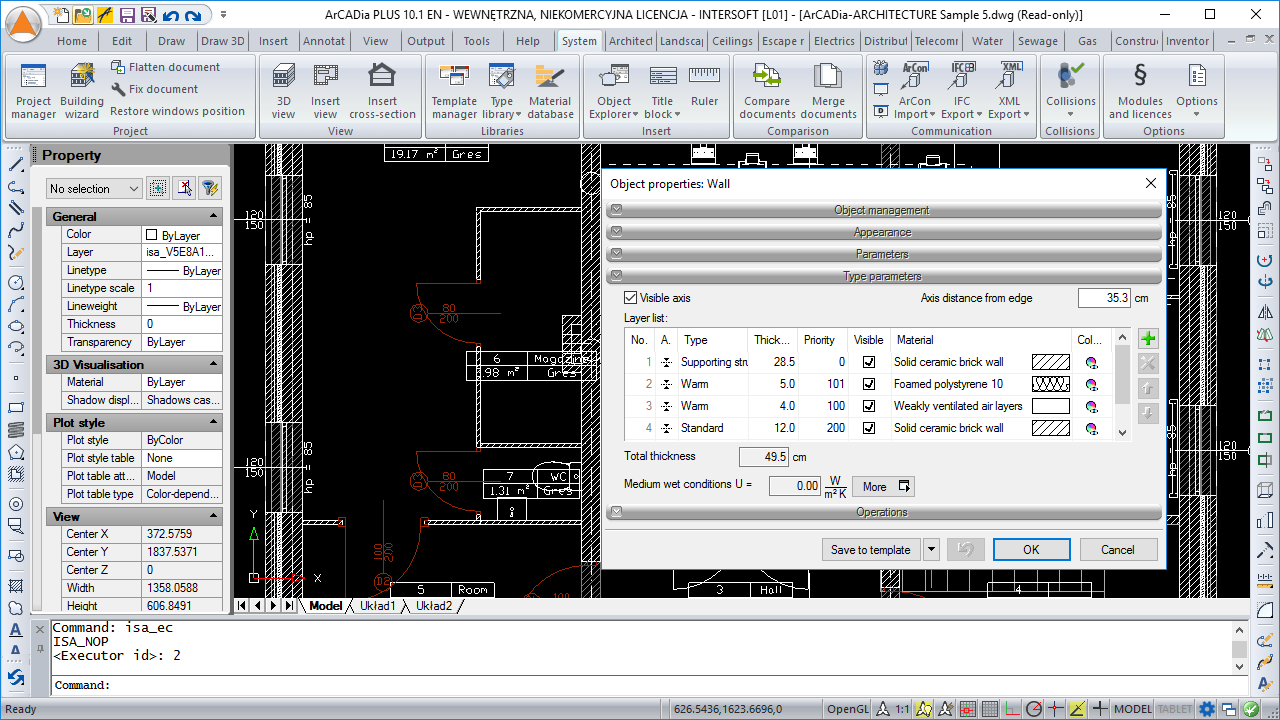

- Rýchly prístup v okne vlastností ku všetkým parametrom IFC objektov uložených v zdrojovom programe.
- Koexistencia IFC modelov a modelov systému ArCADia v jedinom projekte; vďaka čomu možno overiť už vo fáze návrhu kolízie medzi všetkými alebo vyznačenými objektami všetkých modelov existujúcich v projekte.
- Funkcia ukladania projektu prostredníctvom projektového balíčka spolu so všetkými IFC modelmi pridanými do projektu.
