ELEKTRICKÉ SIETE (modul)

ArCADia-ELEKTRICKÉ SIETE je priemyselne špecifický modul systému ArCADia BIM postavený na technológii BIM (Building Information Modeling).

Modul ArCADia-ELEKTRICKÉ SIETE umožňuje vytvárať profesionálnu dokumentáciu návrhu vonkajších sietí nízkeho napätia. Program umožňuje objektovo orientovanú tvorbu výkresov pre vonkajšie energetické siete v územných plánoch alebo prípravu užívateľských výkresov znázorňujúci napájaciu sieť od nízkonapäťového transformátora po distribučnej panel v budove.

Trvalá licencia modulu ELEKTRICKĚ SIETE

Základné vlastnosti modulu ArCADia Elektrické Siete:

• NOVINKA: Generovanie štrukturrálnych diagramov sietí od zdroja energie až po konečný objekt. Táto funkčnosť môže byť použitá k rýchlej generácii výkresu štrukturálneho diagramu navrhovanej siete, čo je nevyhnutné pre projektovú dokumentáciu. Schéma obsahuje topológiu navrhovanej siete.
• NOVINKA: Zlepšenie technických výpočtov zavedením činiteľov a impedančných faktorov pre skratovú slučku do štruktúry káblového konektora, ktorá umožňuje skratové výpočty vnútorného napájacieho vedenia od konektora kábla k rozvádzaču v budove práve tak ako aj výpočty zaťaženia každej časti navrhovanej siete.
• NOVINKA: Možnosť vytvárania súradníc prieskumu v územných plánoch. Akonáhle sú zisťované body prieskumu, používateľ môže vygenerovať správu o súradniciach X a Y v súbore RTF. Funkčnosť je veľmi užitočná, keď projektant musí predložiť súradnice prieskumu plánovaných bodov pre sieťové prevzatie tímu pre návrh dokumentácie.
• NOVINKA: Krabička káblového spoja
• NOVINKA: Možnosť nahradiť pohľad na symbol konkrétneho objektu a vytvoriť užívateľské symboly pre navrhované objekty.

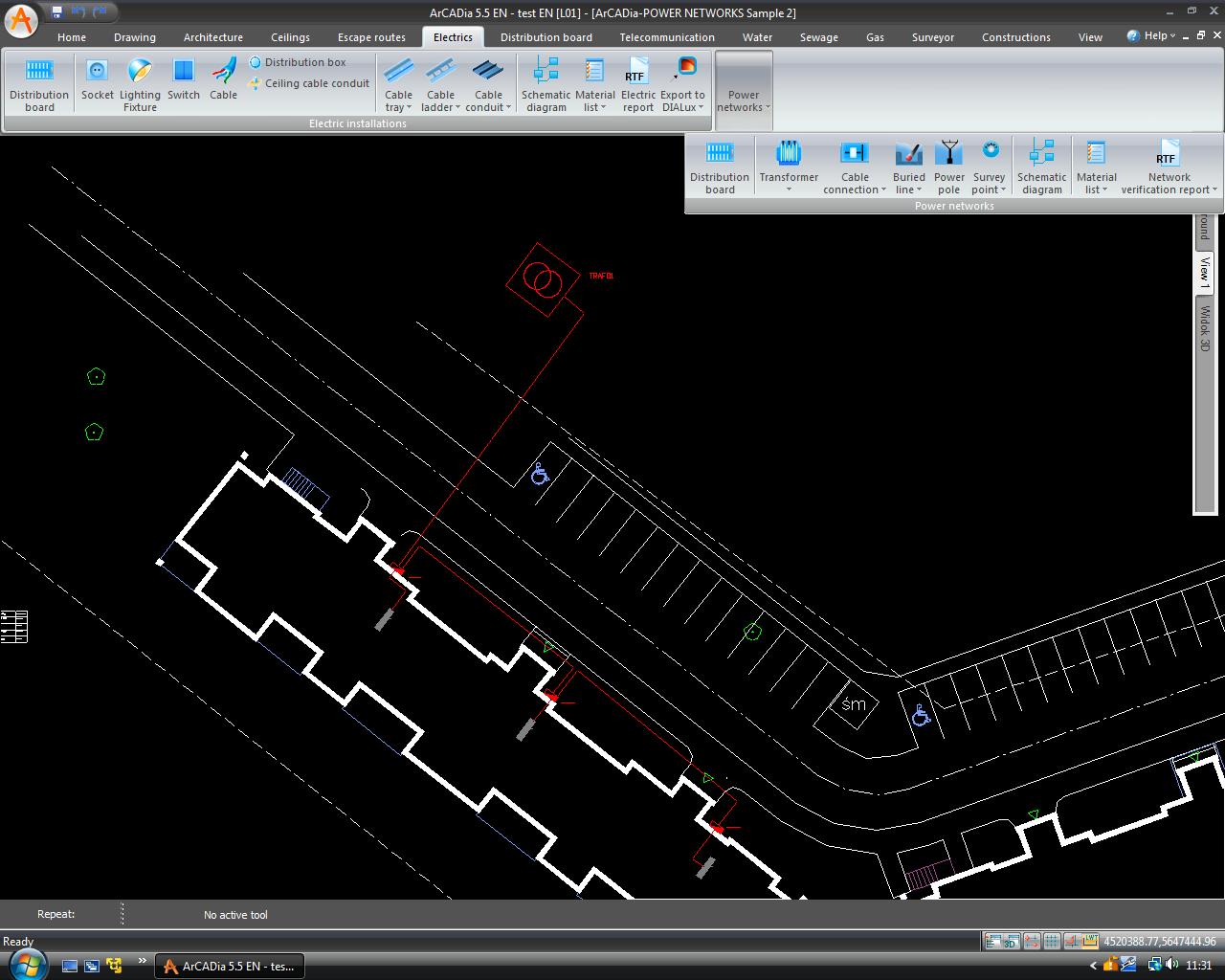

• Program umožňuje objektovo orientovanú tvorbu výkresov pre vonkajšie energetické siete v územných plánoch rozvoja, rovnako ako prípravu užívateľských výkresov znázorňujúci napájaciu sieť od nízkonapäťového transformátora po rozvádzač budovy.

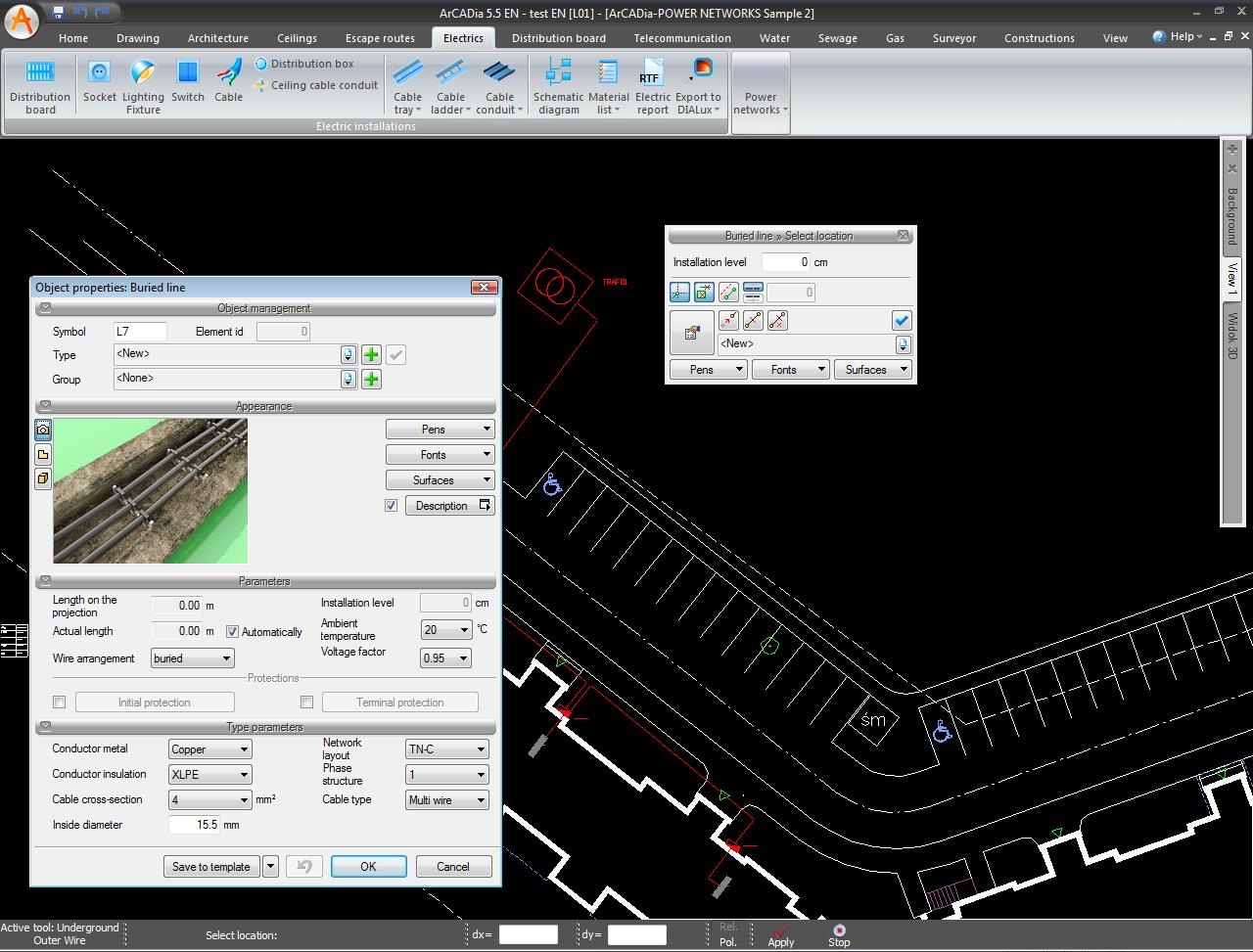

• Projektovanie káblových a nadzemných elektrických vedení.
• Rýchla a efektívna príprava návrhu pripojenie napájania na budovu a návrh vonkajšieho osvetľovacieho systému, napr. Osvetlenie ulíc, ciest, parkovísk atď.
• Pre každé naplánované elektrické vedenie môže užívateľ vybrať ochranné zariadenie pre skrat a preťaženie a to z knižnice ochranných zariadení alebo môže vytvoriť vlastné objekty.
• Bohatá knižnica objektov s možnosťou vytvárať vlastné užívateľské položky.

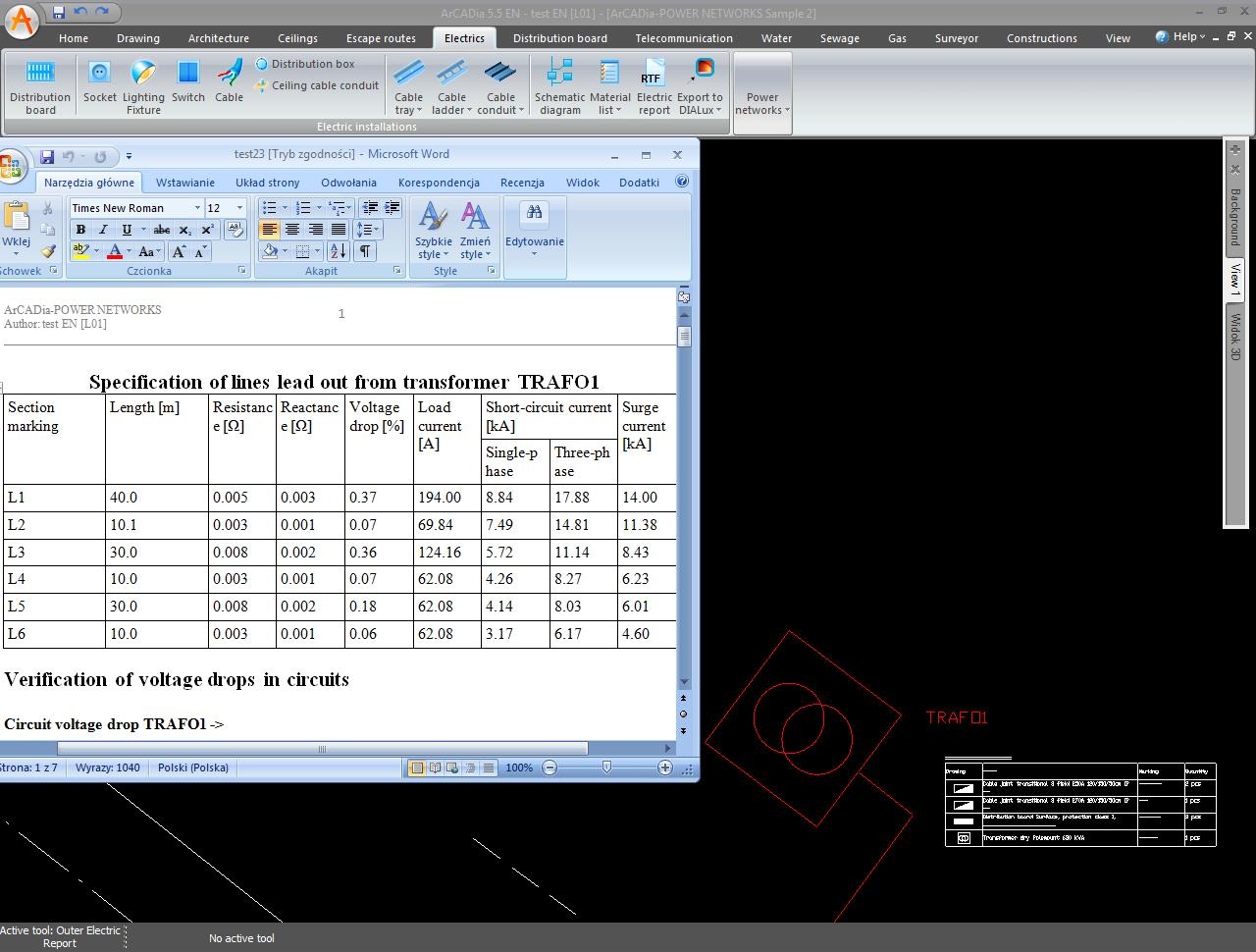

• Prevedenie všetkých základných výpočtov pre sieť.
• Generovanie odbornej technickej dokumentácie a výpisu materiálov použitých pri návrhu pre ďalšie spracovanie.
