ŽELEZOBETÓNOVÉ STĹPY (modul)

ArCADia-ŽELEZOBETÓNOVÉ STĹPY je priemyselne špecifický modul systému ArCADia BIM postavený na technológii BIM (Building Information Modeling). Aplikácia je určená pre projektantov konštrukcií a bola navrhnutá tak, aby maximálne podporovala užívateľa pri vývoji výkresov železobetónových stĺpov v CAD aplikáciách.

Modul ArCADia-ŽELEZOBETÓNOVÉ STĹPY je aplikácia založená na objektoch, ktorá používa 2D dáta zadané užívateľom (vo forme pohľadov a rezov) pre generovanie 3D modelu výstuže stĺpu, ktorý môže byť voľne modifikovaný a ktorý umožňuje napríklad vytváranie nových prierezov. Prvok navrhovanie výstuže s touto aplikáciou je v súlade s požiadavkami uvedenými v EN 1992-1-1 Eurokód 2: september 2008. Aplikácia umožňuje konštruktérovi zadanie dát výstuže ručne a tieto dáta tiež zachytáva priamo z výpočtových aplikácií: EuroFerroConcrete modul R3D3 3D Frame a R2D2 2D Frame softvér a železobetónový stĺp EN zo systému Constructor. Vybraný, už dokončený stĺp z rovnakého alebo pripraveného súboru možno tiež kopírovať.

Trvalá licencia modulu ŽELEZOBETÓNOVÉ STĹPY

Základné vlastnosti modulu ArCADia Železobetónové stĺpy:

• Možnosť navrhnúť viac stĺpov v rámci jedného súboru.
• Možnosť vytvoriť nový súbor kopírovaním dokončených stĺpov z predtým dokončených výkresov alebo kopírovanie stĺpov v rovnakom súbore.
• Možnosť navrhnúť geometriu prvku a vystuženie v dvoch alebo štyroch bočných primárnych pohľadoch a ľubovoľnom počte predpokladaných prierezov stĺpa.
• Plná kontrola viditeľnosti výkresu a tlač pohľadov a rezov spolu s ich prvkami a možnosť prepínania medzi nimi počas práce s modelom.
• Neobmedzené presúvanie a pridávanie nových sekcií.

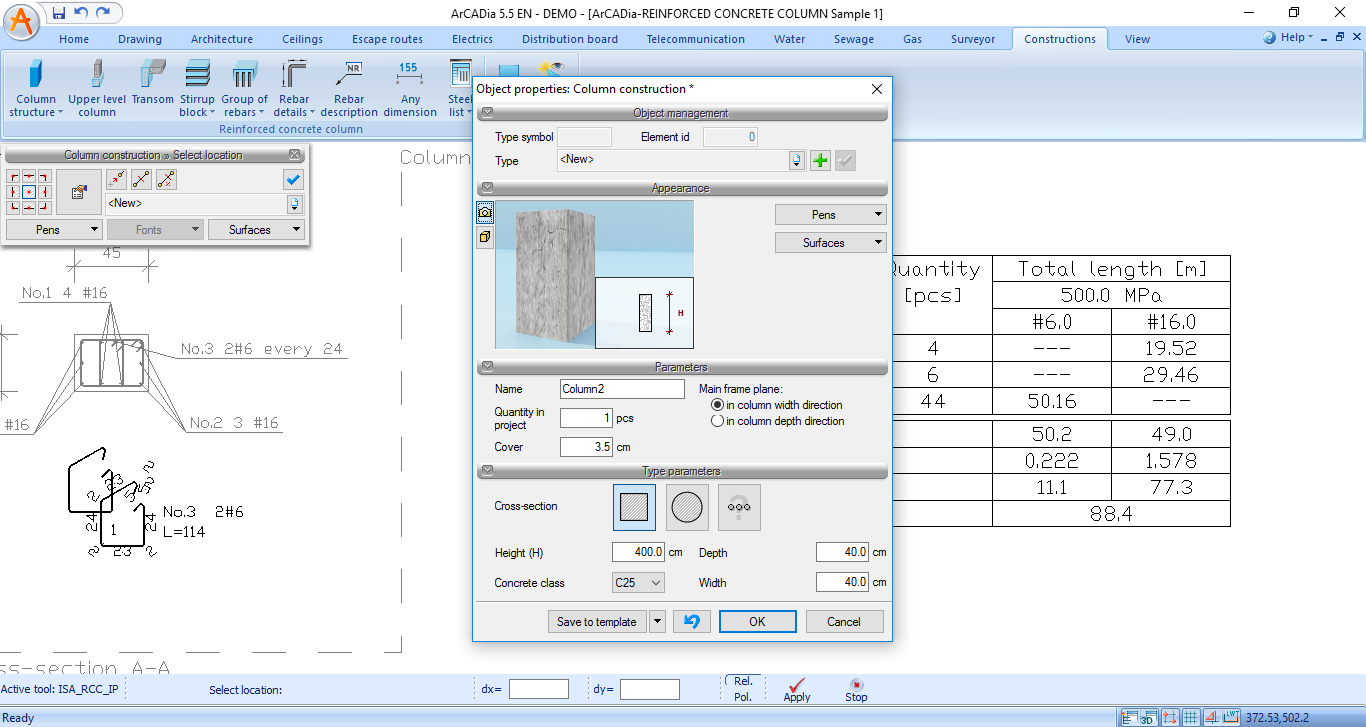

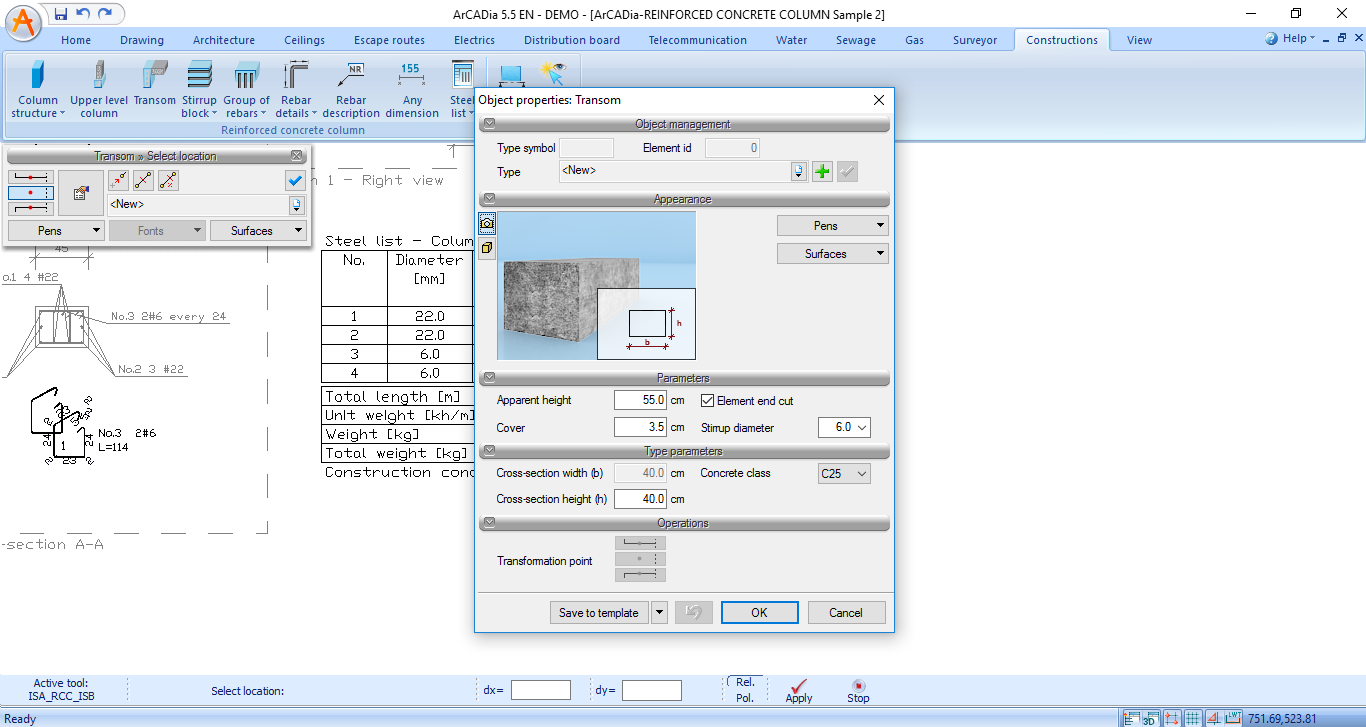

• Možnosť vytvárať takmer akýkoľvek tvar profilu stĺpa: obdĺžnikový, guľatý, uhlový, v tvare písmena T, v tvare písmena C, v tvare písmena Z a v tvare písmena I spolu so susednými prvkami v hornej časti stĺpa: priečne trámy a nosník z vyššieho podlažia alebo priečne trámy dosahujúci jeho výšku.
• U stĺpov s pravouhlým prierezom možno použiť podporu pre automatickú tvorbu pozdĺžnej výstuže s možnosťou automatického ohýbania do priečok alebo vloženie stĺpu o poschodie vyššie.

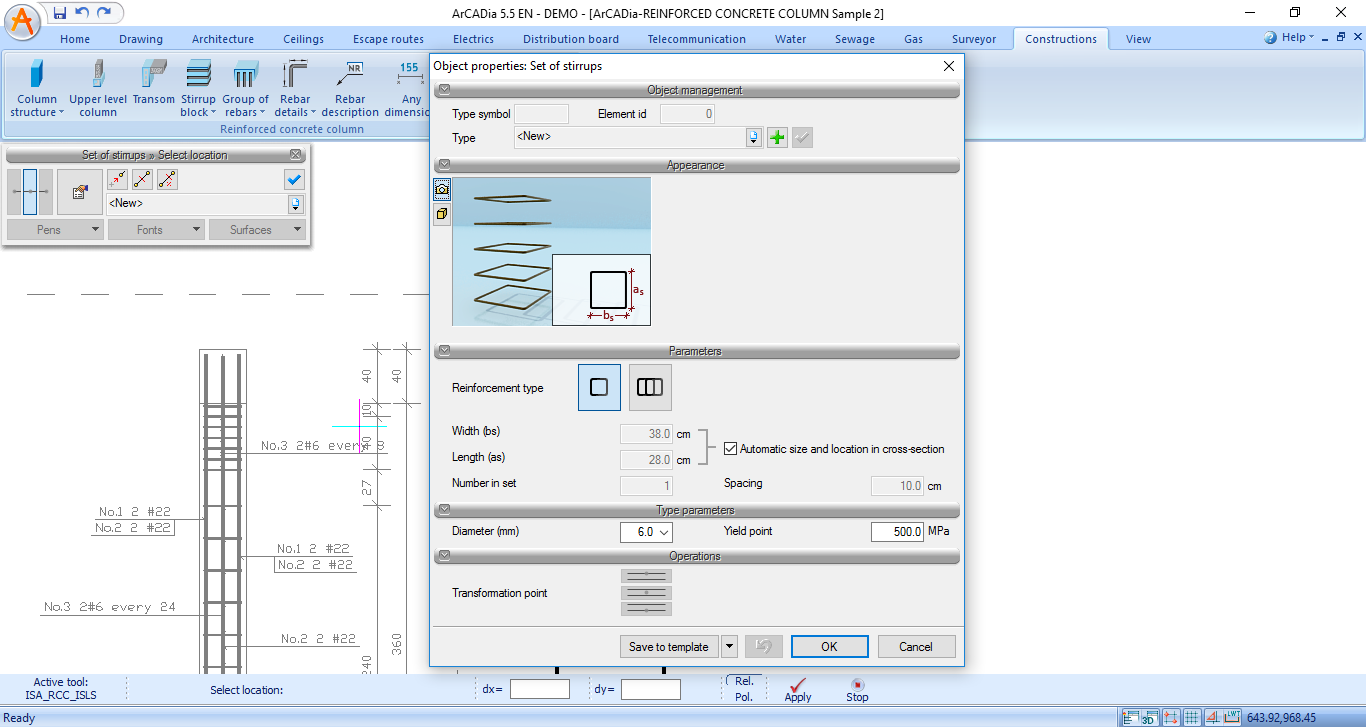

• Automatické vytvorenie priečnej výstuže stĺpu pravouhlého prierezu vo forme dvoj a štvornohých strmienkov, distribuovaných v oblastiach definovaných používateľom.
• Automatické vytvorenie typickej priečnej výstuže pre iné tvary prierezu.
• Zmena smeru štvornohého strmienku v profile stĺpu.
• Dimenzovanie výstuže je k dispozícii v jednotkách mm alebo cm s nastaviteľnou presnosťou.
• Požadované polomery ohybu výstuh sú automaticky brané do úvahy.
• Kotevné dĺžky pozdĺžnych výstuh sa uvažujú automaticky, keď sú ohnuté do priečok a vložené do stĺpu horného podlažia, v prípade obdĺžnikových a guľatých stĺpov.
• Krytie pozdĺžnej a priečnej výstuže rozložené vnútri vystuženého prvku je automaticky zohľadnené.
• Možnosť navrhnúť ľubovoľné výstužné prúty.
• Možno upravovať tvary a vlastnosti výstuže.
• Nástroje pre editáciu umožňujú voľné umiestnenie výstuže v pohľade a reze prvku.
• Automatické vyberanie tyčí spolu s ich rozmery a popisy (detaily výstuže).
• Popisy tyčí môžu byť umiestnené v ľubovoľnom mieste v pohľadoch a rezoch prvkov.
• Automatizované a kontinuálne číslovanie jednotlivých prútov v rámci jedného súboru.
• Dimenzovaná geometria stĺpou môže byť voľne modifikovaná.

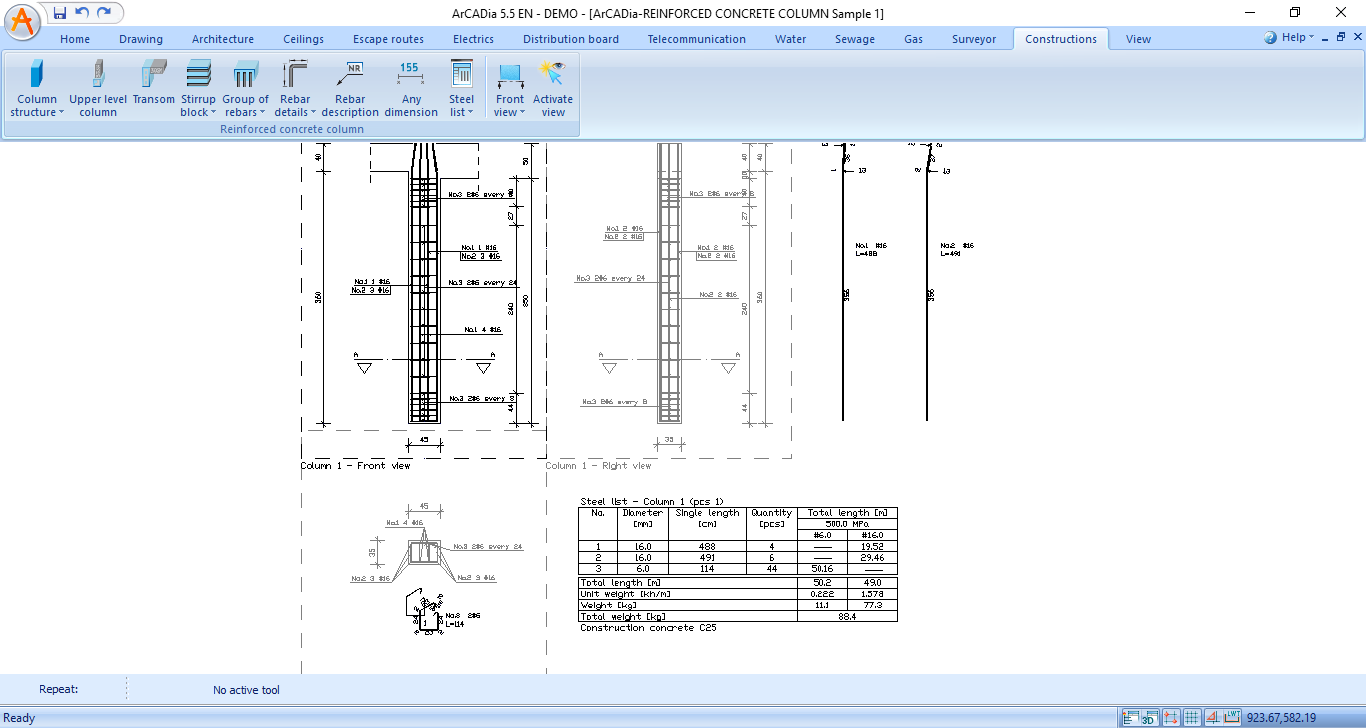

• Automatické vytváranie a úprava zoznamu výstužných ocelí na základe vytvoreného modelu výstuže (Zoznam zahŕňajúci jeden prvok alebo celý výkres).
• Automatické generovanie modelu vystužených stĺpov na základe výpočtu v module EuroFerroConcrete R3D3 3D Frame a R2D2 2D Frame Application a v stĺpci zo železobetónu EN modulu aplikácie Constructor.
• 3D pohľad na generovaný model vystuženého stĺpa.
