VONKAJŠÍ PLYN (modul)

ArCADia-VONKAJŠIE PLYNOVÉ INŠTALÁCIE je priemyselne špecifický modul systému ArCADia BIM postavený na technológii BIM (Building Information Modeling). Program možno použiť na vytvorenie projektovej dokumentácie plynových rozvodov, vrátane vonkajších plynových inštalácií.

Modul ArCADia-VONKAJŠIE PLYNOVÉ INŠTALÁCIE je určený ako projektantom plynárenských sietí a systémov, tak aj všetkým osobám spojeným s inštalatérskymi a montážnymi sektormi v oblasti stavebníctva. Možno ho použiť pre objektovo orientovanú tvorbu výkresov plynových spojov a vonkajších prvkov plynového systému (umiestnených mimo budovy alebo skupiny budov).

Trvalá licencia modulu VONKAJŠIE PLYNOVÉ INŠTALÁCIE

Základné vlastnosti modulu ArCADia Plynové inštalácie

Návrh môže byť realizovaný na územných plánoch vo forme máp katastrálnej základne alebo vlastných výkresov užívateľa predstavujúcich existujúcu alebo navrhovanú sieť.

Poskytuje možnosť automatického vytvárania návrhových diagramov a pozdĺžnych profilov pre trasy potrubia vrátane prvkov systému. Program vypočítava dáta potrebné pre správnu konštrukciu systému z hľadiska overenia správnych priemerov potrubia a určenie tlakových strát v konštrukčných častiach.

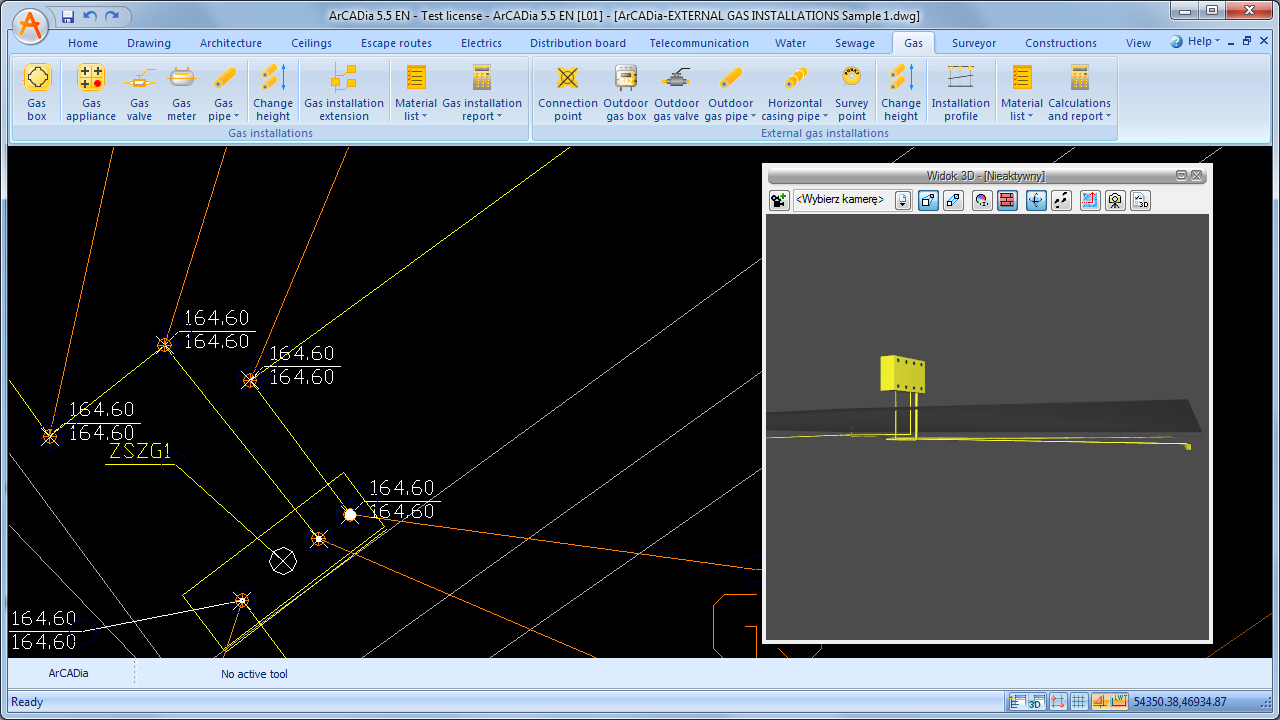

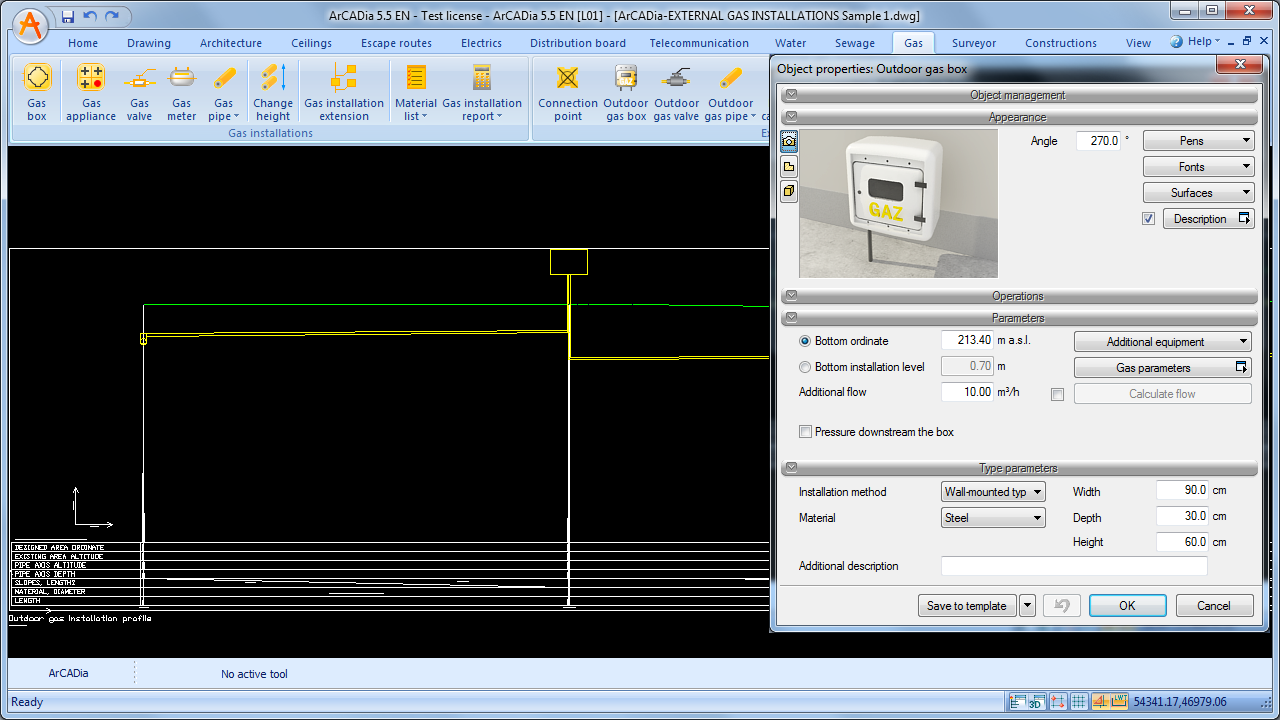

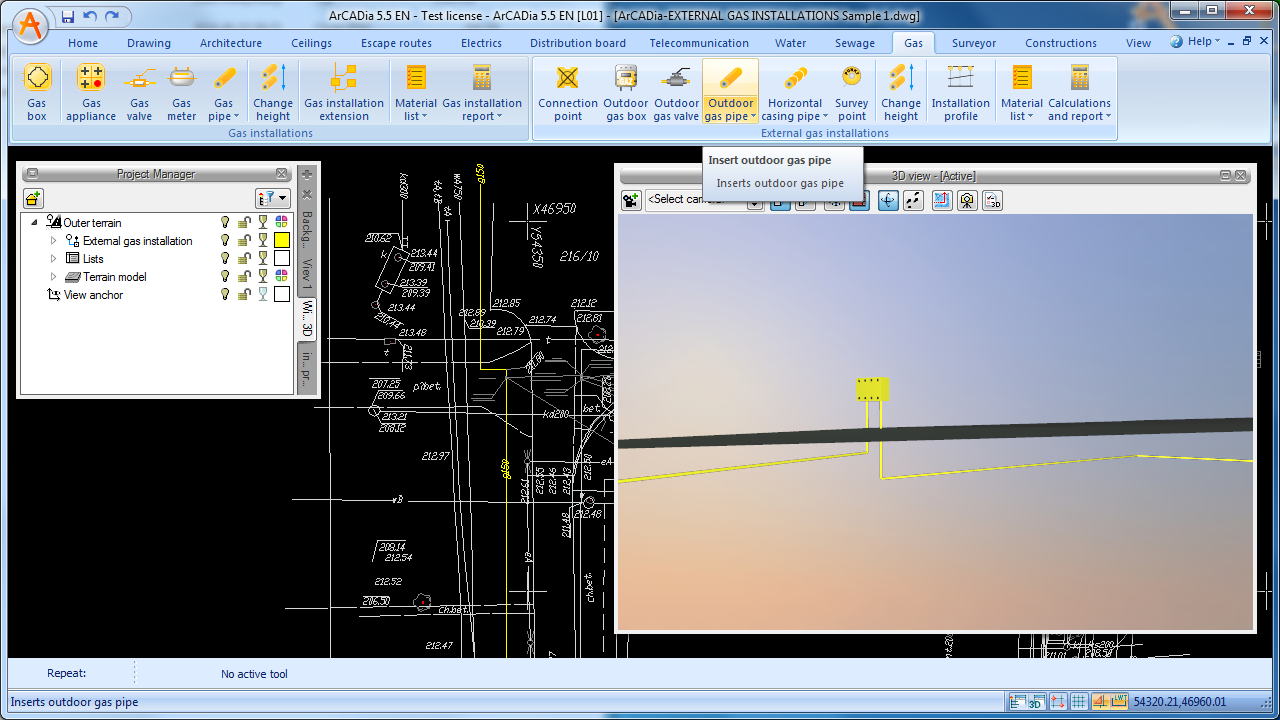

• Vytvorenie výkresov vonkajšieho plynovodu, pokiaľ ide o trasy potrubia, uzatváracie armatúry, umiestnenie a rozmery voľne stojacich a nástenných plynových krabíc.
• Vytvorenie profilov a návrhových diagramov.
• Stanovenie prietoku plynu v úsekoch vonkajších liniek plynovodného systému.
• Výpočet tlakových strát u vonkajších vedení plynovodného systému.
• Overenie správnosti navrhnutého systému plynu.

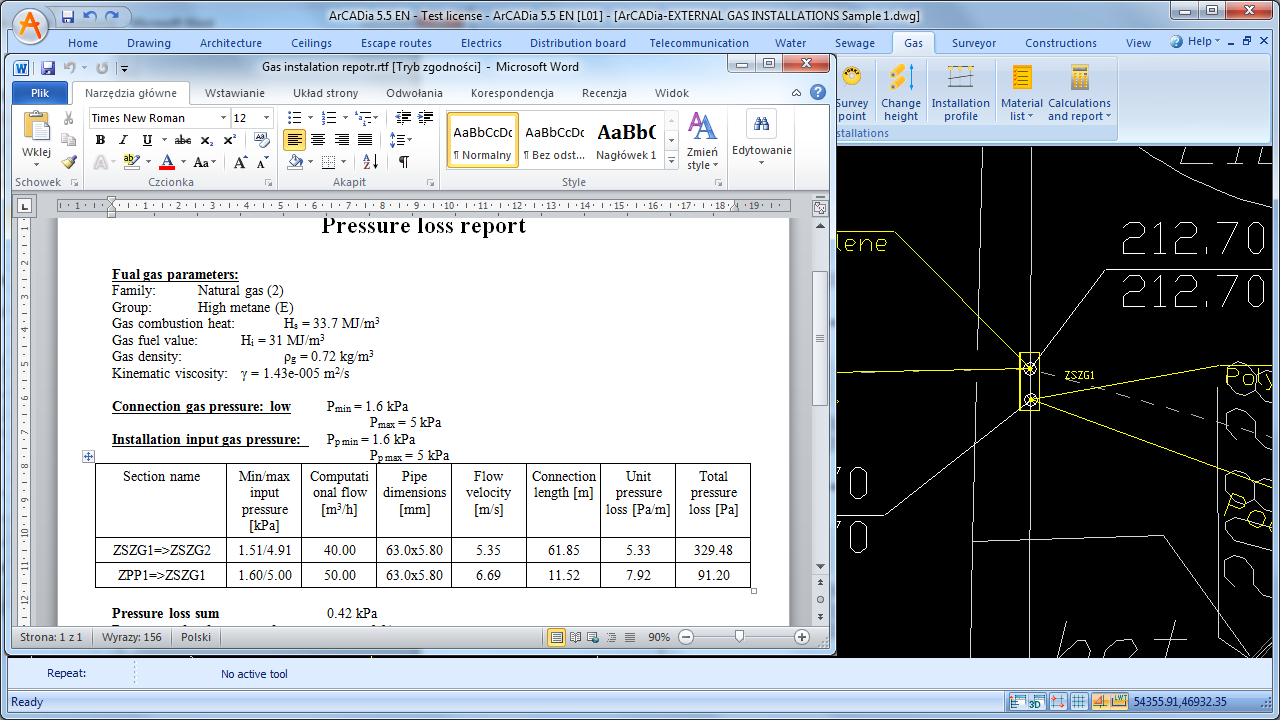

• Generovanie správ o návrhu.
• Generovanie hotových výpisov použitého materiálu.
• Generovanie hydraulických výpočtov.
• Možnosť rýchleho a jednoduchého pridania databáz do hlavnej knižnice programov a výber zložiek, ktoré majú byť použité v danom návrhu systému.
• Generovanie výkazu materiálov použitých v projekte.
• Export výkazu materiálu do rozpočtových programov.
