VYKUROVANIE (modul)

ArCADia-INŠTALÁCIE VYKUROVANIA je priemyselne špecifický modul systému ArCADia BIM postavený na technológii BIM (Building Information Modeling). Program umožňuje vytvárať odbornú technickú dokumentáciu vnútorných vykurovacích sústav a zariadení v budovách pomocou technológie BIM. Tiež automaticky generuje axonometrické pohľady, výpisy a výpočty potrebné na vypracovanie projektovej dokumentácie. Umožňuje vkladanie konštrukčných prvkov výkresu na stavebné základy so súčasným vytváraním výpočtových schém a generovaním axonometrických pohľadov. Je určený pre projektantov vnútorných sanitárnych zariadení.

Trvalá licencia modulu INŠTALÁCIE VYKUROVANIA

Základné vlastnosti modulu ArCADia Inštalácie vykurovania

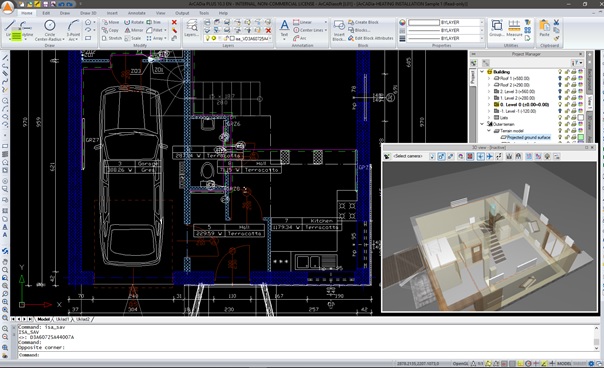

• Vytváranie výkresov vnútorných vykurovacích inštalácií, vychádzajúcich zo zdroja tepla, cez merač tepla a potrubia a končiacich potrebným vybavením.

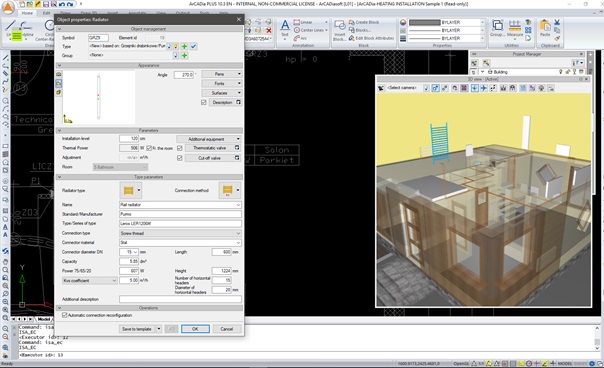

• Vloženie prijímačov tepla, tj. panelových, rebrových, kúpeľňových alebo kanálových radiátorov, vykurovacích trubiek, ohrievačov a ventilátorov. Možnosť vkladať povrchové kúrenie, napr. Podlahové alebo stenové vykurovanie.

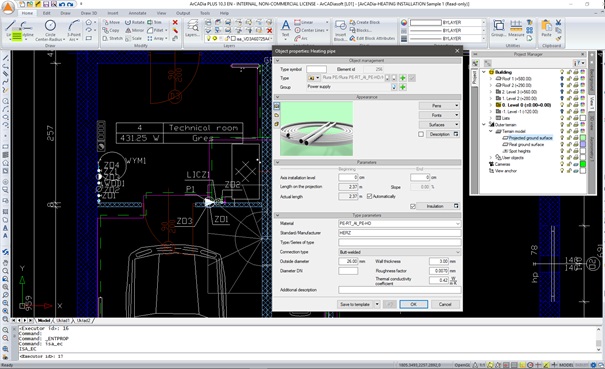

• Vloženie olovených vedení a distribučných káblov z bohatej knižnice rúrok z rôznych materiálov. Schopnosť súčasne vložiť niekoľko paralelných káblov s rôznymi funkciami a ich inteligentným pripojením.
• Vloženie armatúr a zariadení zo širokej knižnice výrobcov (prijímača, uzatváracie, spätné, bezpečnostné, kovanie, meracie prístroje, filtre, hydraulické spojky a pod.).
• Vkladanie rôznych typov príslušenstva s individuálne nastavenými tvarmi a rozmermi, napr. vykurovacie kotle, expanzné nádoby.
• Automatické generovanie sady pripojenia, vrátane možnosti ich úpravy.
• Uľahčenie kreslenia umožňuje rýchle a jednoduché pripojenie viac radiátorov, plynulé vkladanie trás vertikálnych a horizontálnych sekcií inštalácie, práve tak ako aj zmenu podlažia mnohých inštalačných prvkov súčasne a vkladanie typických objektových systémov do knižnice programu.
• Vloženie inštalácie vytvorenej v prostredí CAD a konverzia vedenia na potrubie (objekty systému ArCADia BIM).
• Automatické vytvorenie číslovanie bodov a opis inštalácie s možnosťou úpravy. Tvorba vlastných šablón.

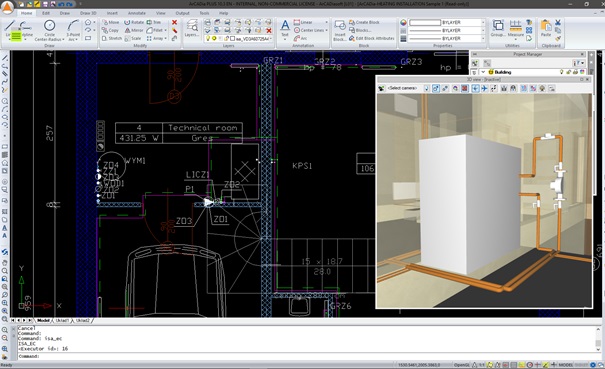

• Vytvorenie troch typov axonometrických pohľadov (vrátane čiastočných) a schopnosť vytvárať zreteľné objekty jasne viditeľné pohybom a skrátením sekcií jedinou krátkou operáciou; možnosť vkladať uzatváracie ventily priamo do axonometrického výkresu s automatickým zaradením do pohľadu a do výpisov.
• Výpočet aktívneho gravitačného tlaku a lineárnych a lokálnych tlakových strát pri všetkých obvodov, indikácia kritického obvodu.
• Výpočet požadovaného tlaku v zariadení s ohľadom na reguláciu pomocou termostatických ventilov.
• Indikácia hodnôt parametrov potrebných pre okruh čerpadla: sacia výška a účinnosť.
• Kontrola inštalácie z hľadiska správnosti pripojenia.
• Automatický výber potrubia, izolácia, termostatických ventilov, uzatváracích armatúr a pod. S prihliadnutím k platným predpisom.
• Generovanie výkazov výpočtov, dokončených výpisov materiálov, zariadení a spojovacích dielov zahrnutých v projekte, určených na ďalšie spracovanie a prevedenie odhadu nákladov a ponuky investície (export do programov Ceninwest a Norma).
• Generovanie zoznamov prijímačov v miestnostiach a výkresoch s prihliadnutím na typ vykurovania a kapacity v danej miestnosti, vrátane štruktúry budovy.
