ArCADia-Kanalizačné siete je priemyselne špecifický modul systému ArCADia BIM postavený na technológii BIM (Building Information Modeling). Aplikácia je určená pre komplexný návrh konvenčných gravitačných a prečerpávacích kanalizačných systémov v CAD aplikáciách.
Trvalá licencia modulu KANALIZAČNÉ SIETE
365,00 € bez DPH(448,95 € s DPH) / ks
Modul pre svoju činnosť vyžaduje jeden z ArCADia BIM základných systémov: ArCADia, ArCADia Plus alebo ArCADia LT
Modul ArCADia-Kanalizačné siete Program umožňuje vytvorenie dokumentácie kanalizačných sietí a vonkajších kanalizačných zariadení vrátane pripojení.

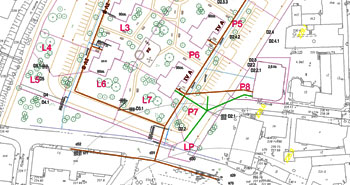

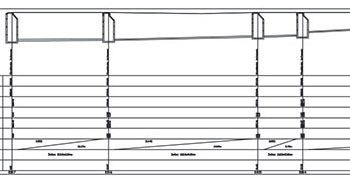

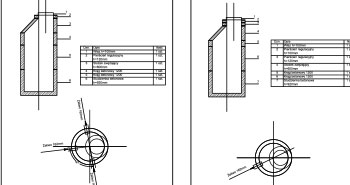

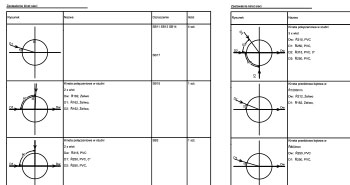

V programe sa zohľadňujú druhy odpadových vôd a súvisiace členenie na sanitárne, dažďové a kombinované odpadové vody. Funkčnosť programu ArCADia-Kanalizačné siete umožňuje objektovo orientované kreslenie máp priestorového rozvoja pomocou logicky prepojených sieťových prvkov a kanalizačných systémov. Na základe sieťového modelu nakresleného na mape návrhár vygeneruje pomocné výkresy: profily, schémy na výstavbu betónových vrtov a prevrátené kanály. Na generovaných profiloch je možné zmeniť sklon a hĺbku siete. Na základe sieťového modelu program vykonáva hydraulické výpočty kanalizačnej siete: sanitárna, kombinovaná a dažďová voda. Nakoniec užívateľ generuje výpisy a zoznamy materiálov, invertuje zoznamy kanálov konkrétnych vrtov, koordinuje zoznam a údaje na odhad nákladov.
Tento modul rozširuje možnosti programu ArCADia BIM o pokročilé funkcie, čo znamená, že časť možností modelovania budov je k dispozícii v programe ArCADia BIM.
Pokročilé vlastnosti modulu Kanalizačné siete:
